Описание
Шкафы управления насосами используются для управления работой насосных агрегатов в автоматическом, ручном и дистанционном режимах, а также — для защиты оборудования от перегрузок, коротких замыканий и недопустимых изменений сетевого напряжения. Щиты управления применяются в системах водоснабжения (ХВС, ГВС), водоотведения (КНС, очистные сооружения), для транспортировки нефтепродуктов, сжиженного газа, масла, щелочи, спиртов.
Исполнения ШУ для насосов
- Шкафы управления 2,3,4 насосами
Шкафы управления насосами (ШУН) используются для обеспечения работы насосов, оснащенных асинхронными электродвигателями переменного тока. Основная задача ШУН заключается в создании автоматической логики работы насосных агрегатов и защиты технологического оборудования от перегрузок, коротких замыканий и некачественного электропитания, формировании выходных сигналов о состоянии. Шкафы ШУН могут быть использованы как в новом строительстве, так и для модернизации существующих скважин, водозаборов, повысительных и канализационных насосных станций - Шкафы управления дренажными насосами
Шкафы управления дренажными насосами (ШУДН) используются в системах канализации для откачивания жидкостей в специально подготовленные стоки. Запуск насосов осуществляется в случае превышения допустимого уровня жидкости в резервуаре. - Шкафы управления скважинными насосами
Шкаф управления скважинным насосом применяется для водозабора из колодца или скважины, а так же подачи жидкости в систему водоснабжения здания и поддержания постоянного давления воды. - Шкафы управления циркуляционными насосами
Шкаф управления циркуляционным насосом (ШУЦН) применяется в системе отопления здания. Основная задача ШУЦН — это организация циркуляции теплоносителя в пределах замкнутого контура трубопровода. - Шкафы управления насосами КНС
Шкаф управления насосами КНС обеспечивает полный контроль работы канализационной насосной станции, перекачивает фекальные массы из накопительного резервуара в систему утилизации по заданной программе: по графику или в зависимости от уровня жидкости в накопительном баке.
Функции шкафов управления насосами
- Защита насосных агрегатов от перегрузок, коротких замыканий, недопустимых колебаний напряжения, обрыва фаз, сухого хода.
- Плавный пуск и остановка насосов, регулирование частотой вращения двигателей (при использовании преобразователя частоты).
- Автоматическая логика работы насосов, которая базируется либо на простой «релейной» логике, либо на базе программируемых устройств.

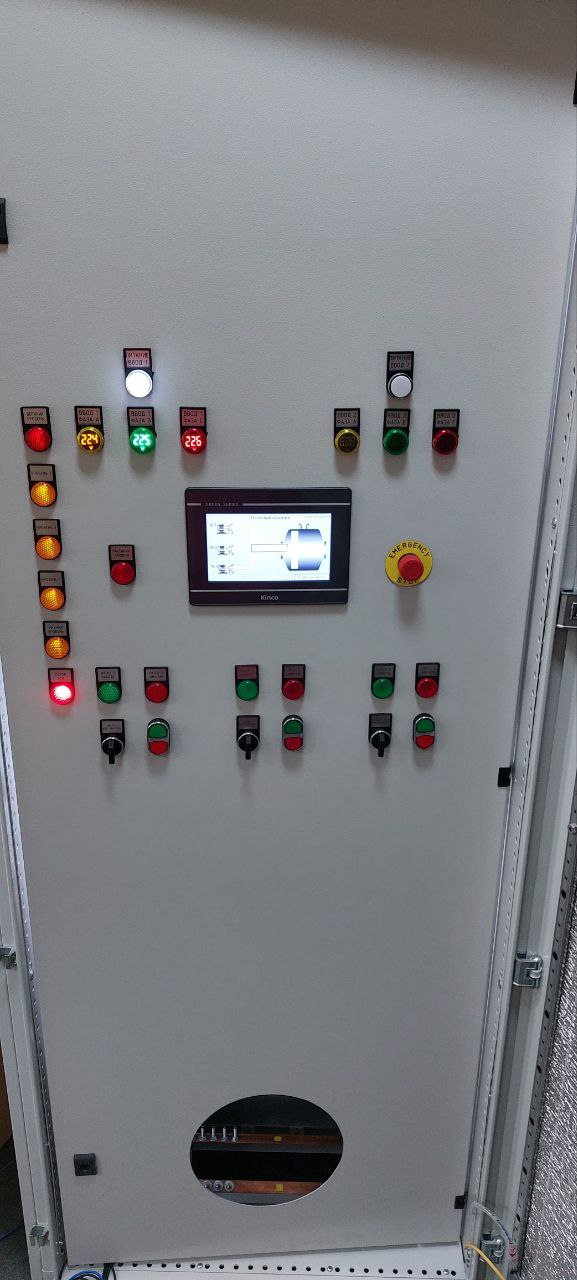

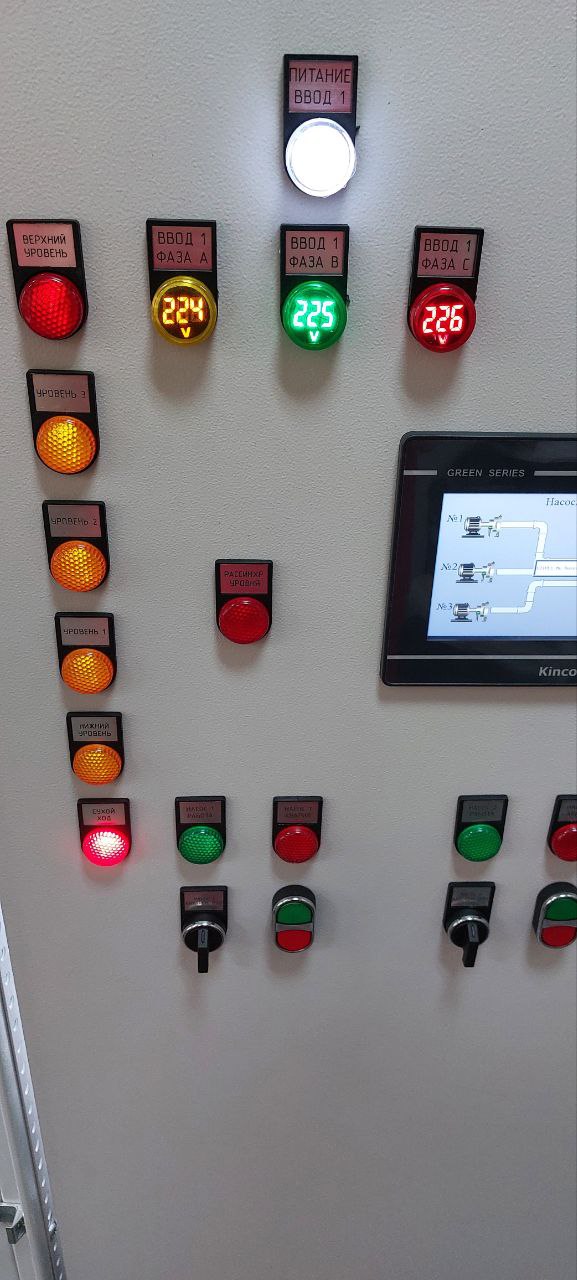

- Вывод информации о работе шкафа на сенсорную панель оператора (при наличии) и в систему АСУТП.
- Автоматическое чередование насосов по моточасам.
- Учет потребляемой электроэнергии (при наличии счетчиков).
- Резервирование питания для защиты от обесточивания насосов (при наличии системы АВР).

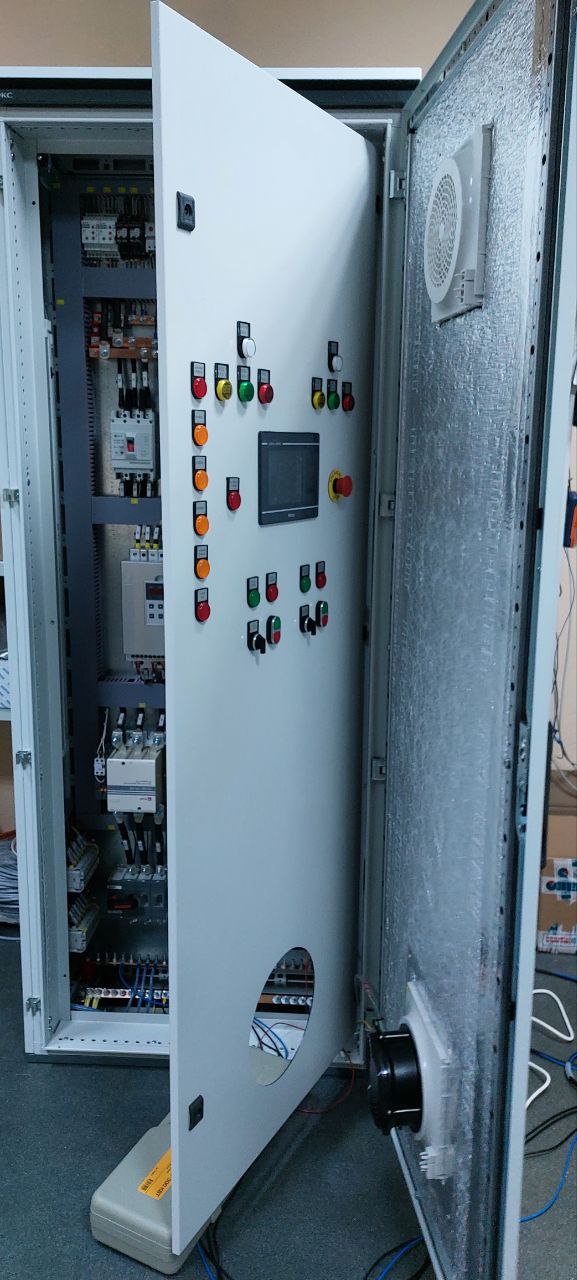

Элементная база шкафов управления насосами

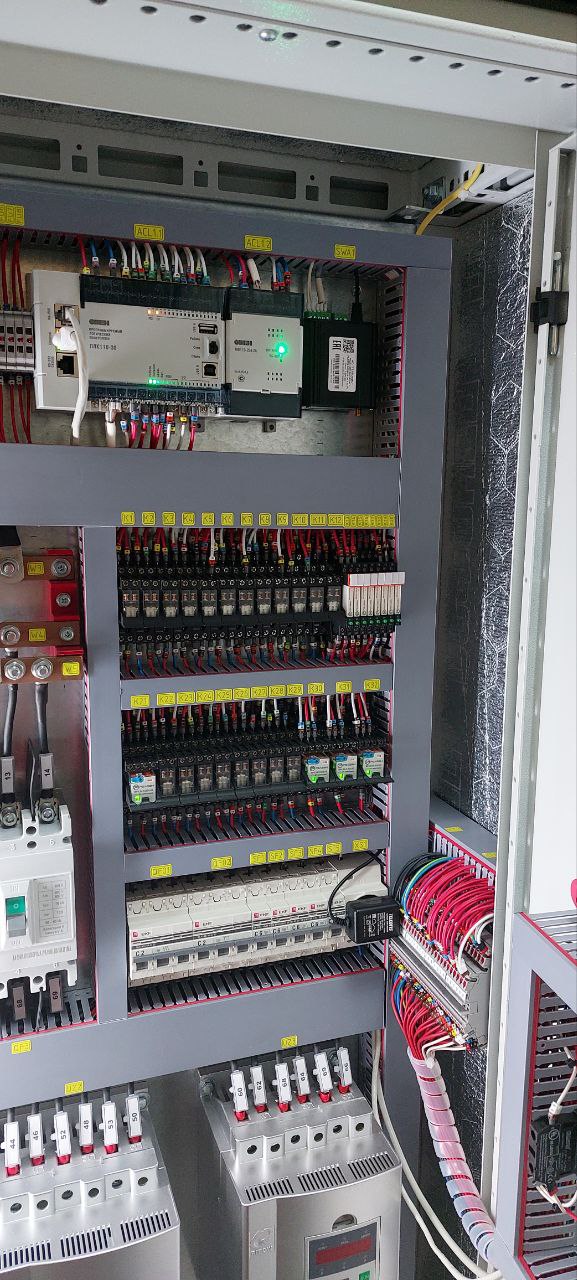

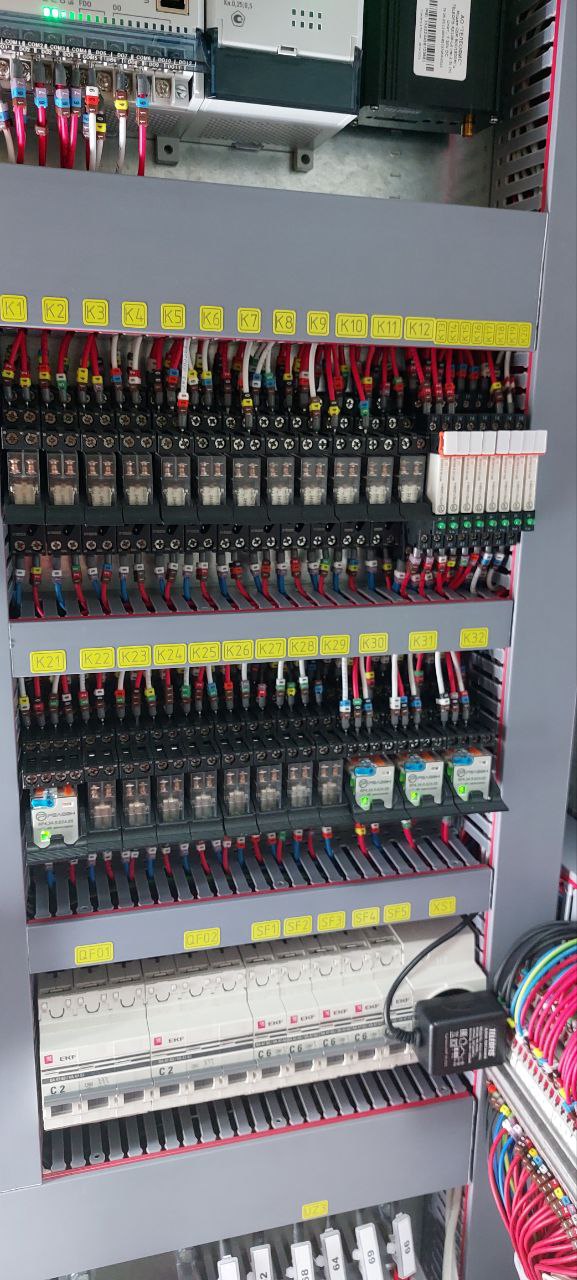

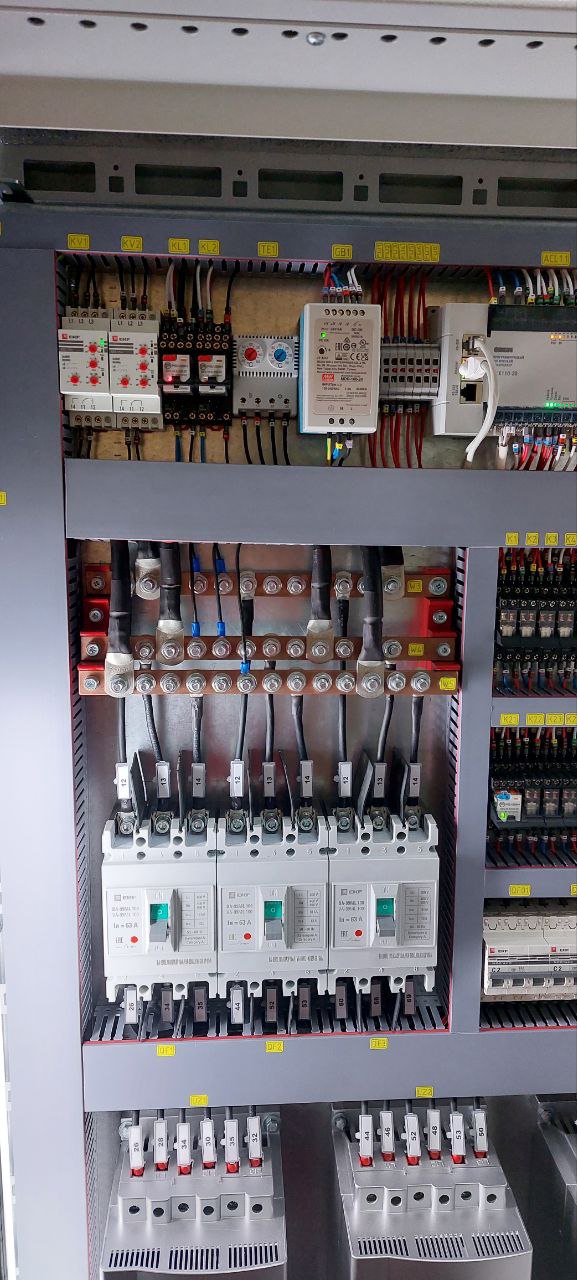

Шкафы управления насосами могут иметь разнообразную комплектацию, в зависимости от стоящих задач. В базовом варианте любой шкаф состоит из защитной (автоматические выключатели), коммутационной аппаратуры (рубильники, контакторы), системы вторичных цепей и корпуса. Более сложные шкафы управления имеют в своем составе программируемые логические контроллеры, устройства плавного пуска, преобразователи частоты, систему охлаждения, барьеры искробезопасной, панели оператора и многое другое. Мы можем предложить изготовить ШУ на комплектующих любого российского и иностранного производителя, но предпочтение отдаем таким брендам как EKF, DKC, KEAZ, ONI, ОВЕН, HNC, Kinco, Delta, DEKraft — они отличаются высоким качеством и обширным ассортиментом.
Технические характеристики шкафов управления насосами
Номинальное рабочее напряжение
0,4 кВ
Степень защиты
IP31; IP41; IP54; IP55; IP65
Применяемые комплектующие
EKF, DKC, KEAZ, ONI, ОВЕН, HNC, Kinco, Delta, DEKraft
Тип управления
Датчик давления 4-20мА; Датчик давления 0-20мА; Датчик давления 0-10В; Дискретный датчик давления; По расходомеру; Поплавковый датчик уровня; Гидростатический датчик уровня; Датчик выхода на режим и др.
Типы подключаемых датчиков
Аналоговые, Дискретные
Способ пуска двигателя
Прямой пуск (в т.ч. по схеме звезда-треугольник); Плавный пуск; Частотное регулирование
Логика управления
Релейная / Логическая (ПЛК, программируемые реле)
Количество насосных агрегатов
1 – 6 шт.
Назначение насосов
Поддержание давления; Наполнение, КНС, Циркуляция, и пр.
Дополнительные опции
Система АВР; Учет электроэнергии; Уличное исполнение; Сирена/Светосигнальная колонна; Вольтметры/Амперметры; Счетчик моточасов; Розетки 220/380В; Освещение; Управление при помощи GSM и Ethernet; Управление задвижками/клапанами.
